Между последней наладкой и первым отказом
Отказ готовится годами и всё это время оплачивается запасом, заложенным в первоначальный проект. Первым меняется состав нагрузки: перепланировки, смена арендаторов, серверная на третьем этаже, новое оборудование в цехе, пристройка на общем вводе. Схема при этом остаётся расчётной для здания, которого уже нет. Дальше накапливается физика: отложения и коррозия в трубопроводах, ослабевшие контактные соединения, забитые фильтры, сдвинутые уставки автоматики. Каждое отклонение по отдельности несущественно, вместе они выбирают проектный запас, и первый же пик — морозное утро, полная посадка офиса, запуск линии — переводит систему в отказ. Поэтому обследование действующего объекта строится на сопоставлении двух картин: что заложено в документации и что смонтировано, подключено и настроено фактически.
- фактическая нагрузка разошлась с расчётной после перепланировок и смены арендаторов
- нагрев контактных соединений в щитах, заметный только под полной нагрузкой
- зарастание и коррозия трубопроводов, падение пропускной способности стояков
- балансировочные клапаны и байпасы, переставленные «на время» и оставшиеся так
- автоматика, переведённая в ручной режим и не возвращённая обратно
- исполнительные схемы, разошедшиеся с фактом после нескольких ремонтов
Автомат выбивает в первый мороз, щит греется в обычный день
Оба сценария сводятся к одному расхождению: фактическая одновременная нагрузка выше той, под которую выбирались вводной аппарат, кабель и уставки защит. Отключение под нагрузкой — вопрос расчёта и селективности; нагрев в щите — вопрос контактных соединений, которые ослабли и уже не отводят тепло. Выявляются оба измерением: замер токов по вводу и по группам в рабочем режиме, тепловизионный контроль щитов под нагрузкой, проверка уставок и времятоковых характеристик. Проектная часть направления охватывает внутренние системы электроснабжения: расчёт нагрузок, выбор схемы и категории надёжности по ПУЭ, ВРУ и ГРЩ, этажные и групповые щиты, кабельные трассы, освещение, заземление и уравнивание потенциалов. Периодичность осмотров, измерений и испытаний в эксплуатации установлена Правилами технической эксплуатации электроустановок потребителей (приказ Минэнерго России от 12.08.2022 № 811); конкретные сроки закрепляет годовой график, утверждаемый ответственным за электрохозяйство объекта.
- замер фактических токов по вводу и по группам в рабочем режиме
- проверка селективности и уставок защитных аппаратов на всех ступенях
- тепловизионный контроль щитов под нагрузкой с оформлением протокола
- категория надёжности электроснабжения по ПУЭ и схема ввода под неё
- резервирование потребителей, перечень которых заказчик утверждает в техническом задании: АВР, ИБП, ДГУ
- раздельный учёт по арендаторам и подразделениям при общем вводе
Слабый напор на верхних этажах и запах из ревизии
Утренний пик показывает, где в системе водоснабжения не осталось запаса по напору: верхние этажи, дальние стояки, ветки, к которым за годы добавились новые точки водоразбора. Причина устанавливается по цифрам — фактический расход, давление до и после повысительной установки, потери по стоякам, состояние регуляторов давления и обратных клапанов. Внутренний водопровод и канализация рассчитываются по СП 30.13330.2020: расчётные расходы, требуемые напоры, диаметры, зонирование по этажам. Запах и засоры — отдельный диагноз со своими причинами: срыв гидрозатворов при подпоре, нарушенные уклоны, заглушённая или недостающая вентиляция канализационных стояков. В состав проектных решений входят водомерный узел с обводной линией, повысительные насосные станции, разводка холодного и горячего водоснабжения с циркуляцией, хозяйственно-бытовая и производственная канализация, водоподготовка под требования оборудования.
- замер расходов и давлений в пиковые часы по этажам и стоякам
- водомерный узел с прибором учёта и обводной линией
- повысительные установки, зонирование и настройка регуляторов давления
- циркуляция горячего водоснабжения и время выхода температуры на разборе
- канализация: уклоны, ревизии, вентиляция стояков, защита от подпора
- посекционная замена стояков и разводки с раздельными узлами отключения
В одном крыле открывают окна, в другом ставят обогреватели

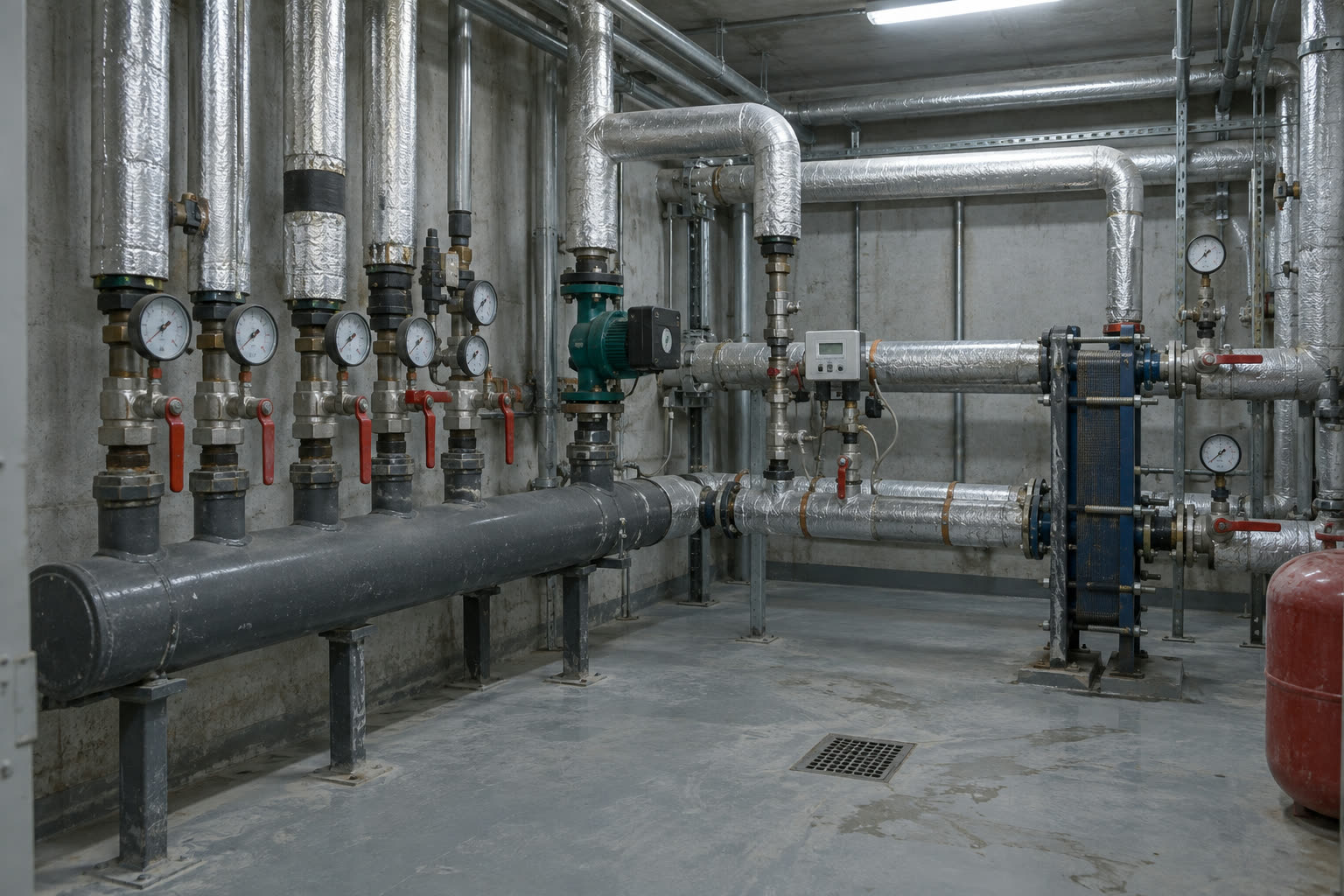

Одновременный перетоп и недогрев в одном здании означает, что тепла хватает, а распределение нарушено. Ближние к тепловому пункту ветки забирают расход, дальним достаётся остаток; картина видна по разнице температур подачи и обратки на каждой ветке. Диагностика опирается на измерения: расход и перепад по стоякам, температурный график теплосети, работа регулятора и насосов. Дальше идут гидравлический расчёт и увязка контуров балансировочными клапанами, промывка при зарастании, замена арматуры, потерявшей регулировочную характеристику. Отдельная позиция — погодозависимое регулирование в тепловом пункте: без него в оттепель здание греется по графику теплосети, и перетоп оплачивается по узлу учёта. Проектные решения охватывают внутренние системы отопления, тепловые пункты, узлы учёта тепловой энергии и обвязку приборов.
- замер температур подачи и обратки по каждой ветке и стояку
- гидравлический расчёт, балансировка, настройка каждого клапана под расчётный расход
- тепловой пункт: узел ввода, теплообменники, насосы, автоматика, узел учёта
- погодозависимое регулирование и режимная карта на отопительный сезон
- промывка систем, замена запорной и регулирующей арматуры
- тепловизионная съёмка ограждающих конструкций в отопительный период
К третьему часу в переговорной душно, хотя установка работает
Вентилятор вращается, индикация в норме, воздуха нет — типичное сочетание при заниженном сечении воздуховодов, неучтённом сопротивлении сети и вентиляторе, выведенном из рабочей точки. Духоту человек замечает раньше любого прибора, поэтому проверка начинается с замеров: расход по каждому помещению, кратность воздухообмена, перепад на фильтрах, температура приточного воздуха. Расчёт ведётся по назначению помещений и фактической загрузке в соответствии с СП 60.13330.2020. Приёмка опирается на протокол аэродинамических испытаний: расход по каждому помещению замеряется и сравнивается с проектным, отклонения фиксируются в акте вместе с принятыми мерами. Противодымная вентиляция считается вместе с пожарной автоматикой — клапаны, подпор воздуха, алгоритмы запуска, увязка с сигналами пожарной сигнализации по СП 7.13130.2013.
- расчёт воздухообмена по назначению и фактической загрузке помещений
- приточные и вытяжные установки, утилизация тепла, шумоглушение
- холодоснабжение: сплит- и мультизональные системы, чиллеры, фанкойлы
- противодымная вентиляция: клапаны, подпор воздуха, алгоритмы запуска
- аэродинамические испытания с замером расхода по каждому помещению
- акустический замер в помещениях с нормируемым уровнем шума
Автоматику однажды перевели в ручной режим
Признаки узнаваемые: насосы работают на постоянной скорости, погодозависимое регулирование отключено, приточная установка запускается кнопкой, аварийные сигналы никуда не приходят. Обычно это последствие давнего сбоя, после которого систему перевели на ручное управление и не вернули обратно; восстановить исходные настройки бывает не по чему — ведомость уставок не велась. Проектирование внутренней диспетчеризации, автоматизации и управления инженерными системами входит в перечень видов работ, на которые распространяется членство компании в проектной саморегулируемой организации. В составе проекта задаются перечень контролируемых параметров и аварийных сигналов, уставки, алгоритмы и блокировки, адресат каждого сигнала и шаг опроса, состав щитов автоматики, датчиков и каналов связи. После наладки уставки закрепляются режимной картой: по ней настройки восстанавливаются после любого последующего вмешательства.
- перечень контролируемых параметров и аварийных сигналов по каждой системе
- уставки, алгоритмы и блокировки, зафиксированные в ведомости и режимной карте
- щиты автоматики, контроллеры, датчики, каналы связи
- адресат сигнала: кто и в какой форме получает аварию и отклонение
- стыковка инженерной автоматики со слаботочными системами объекта
- глубина архива параметров, согласованная в техническом задании
Документы, которыми закрывается каждый этап
На действующем объекте и на новом набор документов одинаков, различается только глубина обследования. Выезд инженера и осмотр смонтированного дают отчёт с фактическими схемами и результатами замеров. Техническое задание утверждается заказчиком и определяет объём, режим отключений и требования к оборудованию. Проектная документация выпускается по составу, установленному постановлением Правительства РФ от 16.02.2008 № 87, включая раздел об инженерном оборудовании и сетях инженерно-технического обеспечения. Рабочая документация — то, по чему ведётся монтаж. Программа и протоколы пусконаладки содержат электрические измерения, гидравлические испытания и аэродинамические замеры. Исполнительная документация и режимные карты остаются службе эксплуатации: по ним объект обслуживают и предъявляют надзорным органам.
- отчёт об обследовании с фактическими схемами и протоколами замеров
- техническое задание с объёмом, режимом отключений и требованиями к оборудованию
- проектная документация по составу ПП РФ от 16.02.2008 № 87
- рабочая документация и спецификации оборудования
- программа и протоколы пусконаладки, акты индивидуальных испытаний
- исполнительные схемы, режимные карты, паспорта систем
- условия гарантийного и постгарантийного обслуживания отдельным разделом договора
Границы ответственности проектировщика и подрядчика
Разделение существенное, и проверять его стоит у любого исполнителя. Проектную документацию разрабатывает организация — член саморегулируемой организации в области подготовки проектной документации; у АО «РОССИ» это АПК «МАП», реестровый номер СРО-П-027-18092009. Свидетельства о допуске отменены с 01.07.2017, подтверждением служит выписка из реестра членов СРО: актуальная выписка предоставляется по запросу, как и сведения по лицензии МЧС России, переоформляемой после смены организационно-правовой формы. Виды работ по этому членству включают внутренние системы электроснабжения, внутреннюю диспетчеризацию, автоматизацию и управление инженерными системами, внутренние системы газоснабжения. Такое членство даёт право проектировать, а не выполнять строительно-монтажные работы по договору строительного подряда: подрядчик на объекте капитального строительства сверх порога, установленного Градостроительным кодексом РФ, состоит в строительной саморегулируемой организации. Проектную документацию подписывают специалисты, сведения о которых внесены в национальный реестр специалистов НОПРИЗ. Организация работ на объекте и технический надзор за монтажом — отдельный предмет договора, границы которого фиксируются до начала работ.
- проектирование внутреннего электроснабжения, диспетчеризации и автоматизации — по членству в проектной СРО
- выписка из реестра членов СРО и сведения о специалистах НРС НОПРИЗ — по запросу
- проектные решения по противодымной вентиляции в увязке с пожарной автоматикой объекта
- обследование действующих систем с протоколами замеров как самостоятельная работа
- технический надзор за монтажом и приёмка скрытых работ — отдельным разделом договора
Нормативная база
- Постановление Правительства РФ от 16.02.2008 № 87 (в действующей редакции) — состав разделов проектной документации; раздел об инженерном оборудовании и сетях инженерно-технического обеспечения задаёт объём проектирования по электрике, воде, теплу и вентиляции
- ПУЭ, 7-е издание (не отменённые главы 6-го издания продолжают действовать) — категории надёжности электроснабжения, схемы питания, заземление и защитные меры
- СП 256.1325800.2016 (с изменениями) — электроустановки жилых и общественных зданий: расчёт нагрузок, ВРУ и распределительные щиты, групповые сети, защитные аппараты
- СП 30.13330.2020 — внутренний водопровод и канализация зданий: расчётные расходы и напоры, зонирование, уклоны и вентиляция канализационных стояков
- СП 60.13330.2020 — отопление, вентиляция и кондиционирование воздуха: расчётные параметры внутреннего воздуха, воздухообмен, требования к системам
- СП 7.13130.2013 (с изменениями) — противопожарные требования к системам отопления, вентиляции и кондиционирования, противодымная вентиляция и её увязка с пожарной автоматикой
- Правила технической эксплуатации электроустановок потребителей электрической энергии (приказ Минэнерго России от 12.08.2022 № 811) — ответственный за электрохозяйство, периодичность осмотров, измерений и испытаний в эксплуатации
